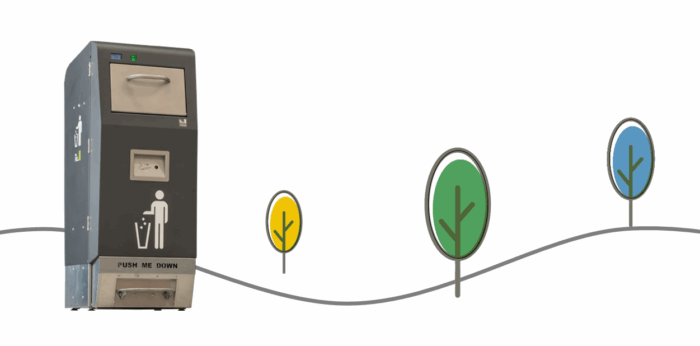

WinBin accompagne ses clients dans la maintenance des corbeilles !
Pour garantir les performances de nos produits et offrir toujours plus d’autonomie à nos utilisateurs, nous avons développé un guide de maintenance complet avec :
- Des tutoriels filmés
- Un guide papier détaillé
Notre objectif : rendre la maintenance simple, rapide et accessible à tous, quel que soit le niveau technique.
Au sommaire :
- Monter et descendre le compacteur
- Régler la hauteur de la porte
- Entretenir votre corbeille
- Nettoyer les capteurs de remplissage
- Capteur trappe : bonne ou mauvaise position ?
- Changer la batterie
- Réinitialiser votre corbeille
Monter et descendre le compacteur
(5 minutes)
La plupart des opérations de maintenance ne sont réalisables qu’avec le compacteur en position basse.
Pour monter et descendre le compacteur, deux options :
▪ Ouvrir la porte. Placer un aimant mobile sur l’aimant rouge
de la corbeille en haut à droite. Le compacteur descend.
Retirer l’aimant mobile pour le compacteur reste en bas.
Laisser l’aimant mobile pour que le compacteur remonte.
▪ Fermer la porte. Un cycle de compaction s’enclenche.
Réouvrir la porte avant la fin du cycle. Le compacteur est en bas.
Refermer la porte. Le compacteur remonte.
Quels outils ?
Un aimant mobile (facultatif)
Régler la hauteur de la porte
(3 minutes)
La porte peut mal se fermer si son alignement avec le corps de la corbeille n’est pas bon.
Il est possible d’ajuster la hauteur de la porte en jouant sur la hauteur de la roulette en bas à gauche.
Il suffit de desserrer les boulons avec une douille de 8 mm, puis de le resserrer.
Quels outils ?
Une douille de 8 mm
Entretenir votre corbeille
(5 minutes)
Pour assurer le bon fonctionnement d’une corbeille, il est recommandé de l’entretenir 2 fois par an.
LE COMPACTEUR DOIT ÊTRE EN POSITION BASSE.
Appliquer de la graisse blanche sur :
▪ le mécanisme de la trappe à déchets
▪ le mécanisme de la poignée
▪ les ressorts situés aux extrémités de la barre côté porte.
La barre doit s’insérer sans difficulté sous les capteurs bleus.
Quels outils ?
De la graisse blanche
Nettoyer les capteurs de remplissage
(2 minutes)
La compaction peut ne pas s’enclencher si les capteurs de remplissage sont obstrués.
Il faut donc les nettoyer minutieusement à l’aide d’un coton-tige.
Quels outils ?
Un coton-tige

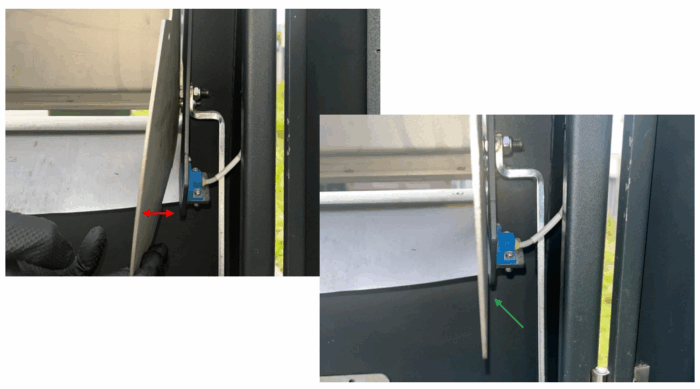

Capteur trappe : bonne ou mauvaise position ?
La trappe peut rester bloquée si le capteur n’est pas bien positionné.
Écart > 5 mm
Mauvaise position
Écart < 5 mm
Bonne position
Réinitialiser votre corbeille
(5 minutes)
Il est parfois nécessaire de réinitialiser une corbeille pour rétablir la connexion.
▪ Recouvrir complétement le panneau solaire avec un carton.
▪ Ouvrir la porte et retirer le fusible avec un tournevis plat.
▪ S’assurer que les voyants situés sur la porte sont éteints.
▪ Attendre 30 secondes.
▪ Replacer le fusible.
▪ Les voyants se rallument. L’écran affiche « Logiciel version » puis « Porte ouverte ».
▪ Fermer la porte. Un cycle de compaction s’enclenche.
▪ Vérifier sur le logiciel que la connexion est revenue. Cela peut prendre quelques minutes.
▪ Retirer le carton.
Quels outils ?
Un carton
Un tournevis plat
Changer la batterie
(15 minutes)
Une batterie dure en moyenne 5 ans. La tension doit être comprise entre 4 et 12 volts.
LE COMPACTEUR DOIT ÊTRE EN POSITION BASSE.
▪ Retirer le fusible.
▪ Avec une clé Allen, décrocher l’aimant de la porte.
▪ Avec un tournevis électrique et une douille de 13 mm, retirer les vis latérales puis les fixations.
▪ Tirer le tiroir vers soi.
▪ Retirer les deux vis pour enlever le cache.
▪ Retirer la vis du support de batterie.
▪ Avec un tournevis, retirer les vis retenant les câbles.
▪ Retirer et remplacer la batterie.
▪ Raccorder les câbles et serrer les vis.
▪ Replacer le support de batterie puis le cache en resserrant les vis.
▪ Repousser le tiroir.
▪ Replacer les fixations et les vis latérales avec un tournevis électrique.
▪ Refixer l’aimant à la porte avec une clé Allen.
▪ Replacer le fusible.
Quels outils ?
Une clé Allen
Un tournevis électrique
Un tournevis classique
Une douille de 13 mm
Un voltmètre
